推拉式水晶折叠门的结构设计

推拉式水晶折叠门的结构设计

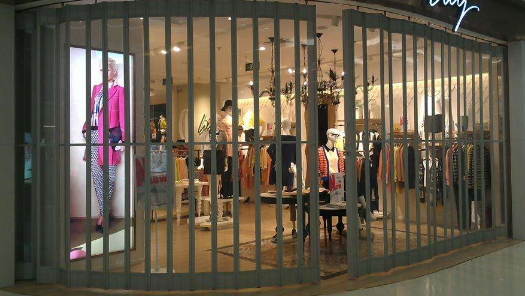

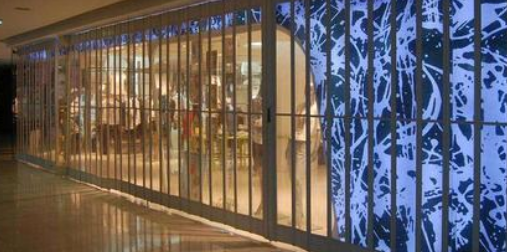

在水晶折叠门的系统化设计中，铝型材的设计是整个设计的核心部分，它是整个门窗的基础和载体，起到连接五金和玻璃等各个组件的作用，型材断面设计的优劣决定了折叠门的整休性能。因此，富鸿门业在进行优化设计时，在考虑推拉式水晶折叠门整体性能、和五金胶条的配合情况、辅助材料的通用性、材料的挤压成型情况、门窗拼接的加工性、门窗安装的难易性的同时，必须考虑结构的紧凑性和整休的经济性。

一、边框的设计

水晶折叠门的边框是由上框、侧框和下框组成，其中上框和上滑轮组件连接设计成带导轨的形式，加强了门扇上部的受力和定位。侧框由侧外框和侧框补偿料组合而成，侧框补偿料上自带合页槽口，方便与合页的连接。水晶折叠门的下框是由侧外框和下滑底座组合而成，下滑底座上加扣不锈钢轨道和下滑论组件连接，使轨道的受力和直线度更高，推拉更顺滑。

二、扇料和立梃的设计

为了能做到大规格尺寸的水晶折叠门产品，并把合页隐藏达到外观简洁的效果，折叠门的每个门扇都要通过立梃材料来连接，门扇设计成整体式自带合页槽口，通过合页与立梃连接,。为了不影响水晶折叠门的可视面比例，立梃材料不能设计得太大，但又必须能够起到连接的作用，为了满足以上要求，富鸿门业将立梃材料设计成里外大小不一致的结构来保证。

三、密封设计

富鸿门业推拉式水晶折叠门为三层密封结构设计，室内侧、室外侧和中间三道连续密封设置，保证多层有效的密封，并根据不同的位置，设计不同的密封结构。框用密封条采用软硬复合结构，底部为硬质PVC材料，确保快速有效的穿入槽口，密封部分采用软性三元乙丙橡胶，具有良好的耐侯性、耐热性和密封性等优点。合页位置间隙狭小往往是密封的盲点，此次加强了合页处的密封设计，形成闭合密封圈，做到真正意义上的连续密封。水晶折叠门的合页通道处采用对称转向加密密封设计，加上凸点的作用密封更贴实。收口立梃采用和框料一样圆弧面，保证紧密的贴合无间隙。门扇立梃室外侧采用L型空腔胶条密封，做到小空间大效果。
