GA/T 1499-2018 《卷帘门安全性要求》解析(二）

GA/T 1499-2018 《卷帘门安全性要求》解析(二）

一、 产品分类与分级

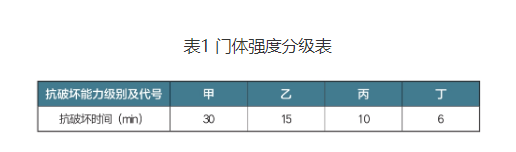

卷帘门按照驱动方式分为电动卷帘门和手动卷帘门；按抗破坏能力由高至低分为甲、乙、丙、丁四级，其分级见表1。

卷帘门的分级是参考GB17565-2007标准进行分级，在产品防护区域一侧的底梁上应有永久的抗破坏能力级别标记，标记由中文代号和平面圆组成，中文代号位于直径为25 mm的平面圆中，值得注意的是，虽GA/T 1499-2018的级别与GA17565-2007对应级别的净工作时间一致，但是前者使用的破坏工具的破坏能力比后者的强，增加了便携式电动工具及磨头，为了规范检验，标准对破坏工具以定义的形式明确了各类工具的技术参数：

1.普通手工工具 ：包括凿子、冲头、楔子、螺丝刀、钢锯、扳手、钳子、质量小于等于3.6 kg的铁锤、长度小于等于1.5m直径小于等于25mm（或者相等截面积）的撬扒工具。

2.便携式电动工具：钻头直径小于等于12.7mm、功率小于等于1800W的便携式手持电钻；冲头直径小于等于25.4mm、功率小于等于2400W的便携式电动冲击锤及加压装置。

3.磨头：转速为14000rpm～22000rpm且功率小于等于1440 W的电驱动的锥形、盘形、圆柱形及类似形状的磨削工具。

二、安全要求

标准从卷帘门的结构、抗压、抗冲击、抗暴力破坏、电气安全及使用安全等方面提出了产品的安全要求。

1.结构与安装要求

1）帘片、导轨、罩壳、卷轴等零部件的表面应平整光洁，不应有裂纹、扭曲、压坑及明显的凹凸、锤痕、划伤等缺陷。

2）运动构件、装配后与人体接触的零件，切割、弯曲、钻孔等加工处应清理毛刺。铆接、螺接、焊接应牢固可靠，不应有松动、开裂、未熔化、气孔和夹渣。

3）帘片组装及锁闭机构等部件应连接可靠、转动灵活，帘片在运行过程中应不脱钩、不脱轨。帘片两端侧扣安装应牢靠，导轨和端座组装应牢固，卷帘门关闭后座条与接触面应密封良好。所有的帘片应紧密连接。卷帘门的启闭应平稳、顺畅。

4）卷帘门应设置运行上限位，当卷帘门开启运行至上限位时，不应继续运行。在操作卷帘门启、闭过程中，停止施加操作力后，卷帘门不应继续运行。

5）卷帘门的安装方式应内装或暗装。卷轴、控制盒、驱动电机等宜安装于防护区域一侧。如非防护区域一侧安装，应有保护装置，其防护能力应达到相应抗破坏能力级别的要求。

6）电动卷帘门应安装紧急停止按钮。控制装置操作方便、反应灵敏、动作准确。

2.抗压要求

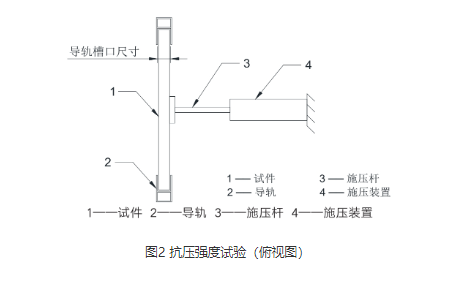

卷帘门应可承受5000N的压力试验，帘片和导轨不应产生脱钩、脱轨或断裂；试验后，导轨槽口尺寸变化应小于等于2mm，卷帘门应能正常启闭。试验是将被试件安装在试验设备上，测量导轨槽口原始尺寸。施压杆置于门体中间位置（见图2），施压杆端部与门体接触面为500 mm×500 mm，逐渐对门体施加至规定压力，观察导轨与帘片变形情况；移除施压杆后，测量试验后导轨槽口最大尺寸，检查卷帘门的运行情况。

3.抗冲击性能

卷帘门应可承受30 kg球形沙袋、9次冲击试验。试验后，帘片和导轨不应产生断裂、脱钩、脱轨或脱落，卷帘门应能正常启闭运行。试验是将被试件安装在试验设备上，吊架横梁连接1500 mm长的绳索，绳索端连接30 kg的球形沙袋作为悬摆，悬摆位置与落点的高度差值为800 mm，沙袋冲击点为测试件下1/2处，见图3，连续冲击9次，冲击间隔时间为30 s，检查试验后门扇的外观及运行情况。

4.抗暴力破坏

使用普通手工工具、便携式电动、磨头对卷帘门的卷帘、导轨、锁具、锁闭点及其他薄弱处进行破坏，在各级别的抗破坏时间内，应不能打开门、在门上开一个615cm2洞口、将帘片从导轨中完全撬出或将底梁撬离地100mm高度。

试验由两名熟悉卷帘门结构、破坏工具试验的有经验的试验工程师组成试验小组，对照图纸分析样品的薄弱环节，做出详细的试验方案。然后由一名试验人员使用规定工具，对卷帘门实施以下试验（不仅限于以下试验），累计计算每项试验所用的净工作时间：

1）对帘片实施切、锯、錾、撬、扒、撕、钻等方法，试图在帘体上打开一个不小于615 cm2的穿透开口；

2）对导轨实施切、锯、錾、撬、扒、撕、钻等方法，试图将帘片从导轨中脱离或产生一个不小于615 cm2的穿透开口；

3）錾掉锁闭点处的金属，在锁闭点的上、下间隙伸进撬扒工具，试图使锁闭装置脱离锁闭状态；或在距锁闭点中心150 mm的范围内，试图打开一个38 cm2的开口，通过开口用规定工具从内部使锁闭装置脱离锁闭状态，或产生一个不小于615 cm2的穿透开口；

4）使用规定工具撬动卷帘门底部，试图使卷帘门底部离地距离大于100 mm；

5）对外侧安装的卷轴、控制盒、驱动电机的保护装置实施切、锯、錾、撬、扒、撕、钻等方法，试图在使保护装置脱离或在保护装置上打开一个不小于38cm2的穿透开口；

6）对样品的其他薄弱环节进行试验。

5. 防火安全

防火安全是公共安全中非常值得关注的一个方面，在大型建筑物内，经常用卷帘来分隔防火区域。GA/T 1499-2018标准明确，具有防火要求的卷帘门，应符合GB 14102中的有关要求，该标准中，不仅规定了产品的耐火极限要求，还规定了产品的导轨和门楣内应设置防烟装置，在标准状态（20℃，101325Pa）下的漏烟量不大于0.2m3/（m2˙min）。

6.其他

除以上安全要求外，标准还提出了其他要求：

1）对于电动卷帘门而言，为确保使用过程中设备的安全性及人员的安全，电机及其控制系统的绝缘电阻、泄漏电流和抗电强度应符合GB 16796的要求。

2）配有备用电源的卷帘门，备用电源应保证一定的容量，能支持卷帘门正常循环启闭次数不少于20次。当主电源断电时，能自动切换到备用电源且不产生误动作。

3）防盗锁具切换到锁闭状态时，电动卷帘门应能自动隔断电机供电电源并发出声音提示。未解除锁闭状态前，卷帘门应不能电控开启。

4）卷帘门应有防夹安全保护装置，在下行过程中遇到阻力大于或等于150 N时，以及在上行过程中上部夹缝区域大于等于500 mm范围内遇到障碍物时，防夹安全保护装置应在1 s内使卷帘门停止或反向运行。

5）在正常使用条件下（环境温度为-10℃～50℃、相对湿度不大于 90%），以开启至关闭循环为一次，普卷帘门窗的反复启闭次数不应少于 7000 次。

三、结语

卷帘门是一种社会广泛使用的建筑构件，生产企业很多，但是要达到GA/T 1499-2018的要求需特别注意结构设计及加工工艺。送检时要注意：一是，试验样品尺寸由试验委托方自定，试验结果仅对结构相同的试样尺寸及以下规格有效，特比关注的是宽度尺寸；二是，锁具和电机一般都属于外购件，企业在送检时要提供相关的合格检验报告。
