红外玻璃感应门的总体设计

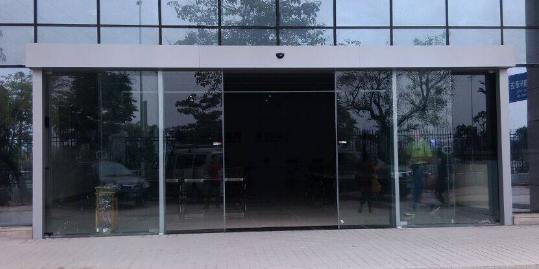

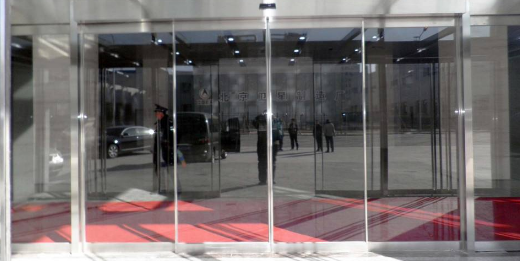

富鸿门业设计的红外玻璃感应门是以多样化，安全性为设计原则，以单片机控制芯片，通过红外热释电传感器、独立按键、步进电机实现更加智能化的服务，为防止意外情况的发生，提高安全性，设计了双模式系统——手动模式和自动模式，红外玻璃感应门的总体设计如下。

一、系统主要模块设计

由于STC89C51单片机具有低功耗、高性能的特性，因此在红外玻璃感应门的设计中被作为主控制器选用。作为一种CMOS8位的微控制器，该单片机还具有8K在线上就可以编程的Flash存储器，其使用非易失性、高密度存储器制造技术，该产品可以完全兼容所有工业80C51产品的指令及引脚。因此本红外玻璃感应门设计采用的是基于STC89C51单片机的更小电路系统，包含电源电路、品振电路、复位电路等。

二、红外热释电传感器设计

红外玻璃感应门采用了两个红外人体感应传感器，它们两个分别安装在进门口和出门口，前门若有人员进出，红外线热释电传感器可以感应到，传感器会将信号发送到控制器中，控制器内的电机接到信号后会发生转动，此时红外玻璃感应门可以实现开闭门。在该自动模式中：两个传感器只要有一个感应到人，门步电机都会自动打开，实现正转一圈，当开门后，传感器没有感应到人存在时，该系统会开启延时，3秒后门自动关闭，当然假设传感器在关门的时候感应人存在，门就会自动打开，这样可以防止误伤到人。

三、步进电机设计

步进电机作为红外玻璃感应门系统中的一种执行机构存在，其可以通过转动固定角度来执行命令。当一个信号被步进电机驱动接收，其会驱动步进电机按某一个固定的角度实现设定方向的转动。红外玻璃感应门控制器通过两方面实现精准定位和速度控制，即通过控制脉冲的数量从而操控旋转角度，实现精准定位，另一方面通过控制信号的频率从而操控电机转速，实现速度控制。
